ZW自吸污水泵

作者：發布時間：2019-04-08 瀏覽次數：2881

一、產品概述

該泵集自吸和無堵塞排污于一身，既可象一般清水自吸泵那樣不需安底閥，不需引灌水，又可抽吸含有大顆粒固體塊、長纖維的污物、沉淀物、廢礦雜質、糞便處理及一切工程污水物，完全減輕工人的勞動強度，而且使用、移動、安裝方便、極少維修、性能穩定。
使用范圍
1.環境溫度≤45℃，介質溫度≤60℃。
2.介質PH值鑄鐵泵為6～9，不銹鋼泵為1～14。
3.通過顆粒***大直徑為泵口徑的60%，纖維長度為口徑的5倍。
4.介質中雜質總重量不超過介質總重量的15%，介質比重不超過1240千克/立方米。

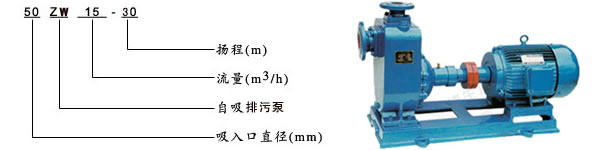

二、型號意義

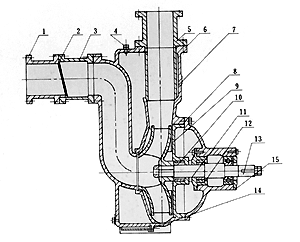

三、結構圖

1	進口接管	7	氣液分離管	13	泵軸
2	進口閥	8	后蓋	14	軸承蓋
3	中接管	9	葉輪	15	底蓋板
4	加水螺栓	10	機械密封	16	口環
5	出口接管	11	擋水圈
6	泵體	12	軸承座

四、技術特性

五、結構特點

ZW型自吸式排污泵是本廠設計人員根據ZX型自吸離心泵及QW型污水泵的結構及性能，借鑒國內外同類產品之優點，并多方面吸收廣大用戶的使用要求和所提意見，研制而成的集自吸及排污一身，既可象一般清水自吸泵那樣不需安底閥，不需灌引水，又可抽吸含有大顆粒固體體塊、長纖維的污物，沉定物、廢礦雜質、糞便處理及一切工程污水物和膠質液體，完全減輕工人的勞動強度，而且使用、移動、安裝方便，極少維修，性能穩定。

六、安裝拆卸

七、性能參數

型號	流量 (m 3 /h)	揚程 (m)	功率 (kw)	轉速 (r/min)	效率 (%)	汽蝕余量 (m)
型號	流量 (m 3 /h)	揚程 (m)	功率 (kw)	轉速 (r/min)	效率 (%)	汽蝕余量 (m)
ZW25-8-15	8	15	1.5	2900	45	2.0
ZW32-5-20	5	20	2.2	2900	45	2.5
ZW32-10-20	10	20	2.2	2900	45	2.5
ZW32-9-30	9	30	3	2900	48	2.5
ZW40-10-20	10	20	2.2	2900	45	2.5
ZW40-20-15	20	15	2.2	2900	45	2.5
ZW40-15-30	15	30	3	2900	48	2.5
ZW50-10-20	10	20	2.2	2900	45	2.5
ZW50-20-12	20	12	2.2	2900	45	2.5
ZW50-15-30	15	30	3	2900	48	2.5
ZW50-20-35	20	35	7.5	2900	48	2.5
ZW65-30-18	30	18	4	2900	45	2.5
ZW65-25-30	25	30	5.5	2900	50	3.0
ZW65-25-40	25	40	7.5	2900	50	3.0
ZW65-40-25	40	25	7.5	2900	50	3.0
ZW65-65-25	65	25	7.5	2900	52	3.0
ZW80-40-16	40	16	4	1450	50	3.0
ZW80-40-25	40	25	7.5	2900	50	3.0
ZW80-25-40	25	40	7.5	2900	50	3.0
ZW80-65-25	65	25	7.5	2900	52	3.0
ZW80-80-35	80	35	15	1450	45	3.0
ZW80-40-50	40	50	18.5	2900	50	3.0
ZW80-50-60	50	60	22	1450	55	3.0
ZW100-100-15	100	15	7.5	1450	50	4.0
ZW100-80-20	80	20	7.5	1450	53	4.0
ZW100-100-20	100	20	11	1450	53	4.0
ZW100-100-30	100	30	22	2900	53	4.0
ZW100-80-45	80	45	37	2900	55	4.0
ZW100-80-60	80	60	37	2900	53	4.0
ZW100-80-80	80	80	45	2900	50	4.0
ZW125-120-20	120	20	15	2900	55	4.5
ZW150-180-14	180	14	15	1450	60	5.0
ZW150-180-20	180	20	22	1450	60	5.0
ZW150-180-30	180	30	37	1450	65	5.0
ZW150-180-38	180	38	55	1450	45	5.0
ZW200-280-14	280	14	22	1450	65	5.0
ZW200-280-20	280	20	37	1450	62	5.0
ZW200-300-25	300	25	45	1450	59	5.0
ZW200-280-28	280	28	55	1450	55	4.8
ZW250-420-20	420	20	55	1450	61	6.0
ZW300-800-14	800	14	55	1450	65	6.0
